电压互感器的电压信号至保护屏柜的传输环节

现场高压侧 → 电压互感器本体 → 二次绕组输出 → 端子箱/汇控柜 → 电缆传输 → 保护屏柜端子排 → 保护装置内部采样回路

细节说明：

端子箱/汇控柜环节具有防止反送电和工作接地点的功能。

防止反送电：

“反送电”也叫“反充电”，指从PT的二次侧向一次侧反馈电压。这是极其危险的情况，主要发生在一组PT停电检修，而另一组PT仍在运行的系统中（例如双母线接线）。

危险原理：

1. 1. 假设I母PT停电检修，其一次侧隔离开关已断开，并挂了接地线。但其二次回路空气开关未断开，或切换回路异常，仍与公共的二次电压小母线连通。

   2. 此时II母PT在正常运行，其二次电压通过小母线和异常的连接点，反送到了已停电的I母PT的二次绕组上。

   3. PT本质上是一个变压器。当二次绕组被加上100V电压时，会在一次绕组感应出极高的电压（按变比放大，例如110kV/100V=1100倍，100V * 1100 = 110kV！）。

   4. 这会在已停电、并被认为安全的设备上产生致命的高电压，严重威胁正在PT上工作的检修人员生命。同时，也可能烧毁PT绕组。

如何做到（现场实现方法）：

1. 1. 电压回路切换装置（核心硬件）：

      • 在双母线等接线中，保护屏的电压并非直接来自某组PT，而是通过一个“电压切换装置”（通常由母线隔离开关的辅助触点控制）。

      • 当I母隔离开关闭合时，其辅助触点接通，自动将I母PT的电压接入保护装置。

      • 当I母隔离开关断开时，其辅助触点物理上切断I母PT电压的回路，同时接通II母PT的电压回路。从硬件上保证不会同时接通两组PT。

   2. 二次空气开关/熔断器（手动隔离点）：

      • 每组PT的二次侧出口、或在端子箱内，都设有独立的空气开关或熔断器。

      • 在进行PT检修时，第一条安全措施就是：断开该PT二次侧的所有空气开关，并取下熔断器。这是最直接、最可靠的物理隔离。

工作接地点：

电压互感器一次侧是高压（如10kV、110kV），二次侧是低压（100V）。如果一、二次绕组之间的绝缘被破坏（例如雷击、老化击穿），高压就会直接窜入低压二次回路。通常在电压互感器本体附近的端子箱或汇控柜内，设置一个唯一的、专用的接地铜排。

1.什么是二次设备？

二次设备是用于对电力系统及一次设备的工况进行监测、控制、调节和保护的低压电气设备

2.二次回路的分类

(1)交流电压、交流电流回路由电压互感器(TV)、电流互感器(TA),以及保护、测量等设备的交流采样(线圈)等回路组成，TV、TA分别将一次系统的高电压、大电流等比转换为低电压、小电流，供给二次设备。

(2)控制回路由控制开关和控制对象(断路器、隔离开关)的传递机构及执行(或操动)机构组成。其作用是对一次开关设备进行“分”、“合”闸操作。控制回路按自动化程度可分为手动控制和自动控制，按控制距离可分为就地控制和距离(远方)控制，按控制方式可分为分散控制和集中控制，按操作电源性质可分为直流控制和交流控制，按操作电源电压可分为强电控制和弱电控制。

(3)调节回路由调节型自动装置及其相关回路组成，它根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

(4)信号回路由信号发送机构、传送机构和信号器具构成，其作用是反映一、二次设备的工作状态。信号回路按信息性质可分为事故信号、预告信号、指挥信号和位置信号，按信号的显示方式可分为灯光信号和音响信号，按复归方式可分为手动复归信号和自动复归信号。

(5)操作电源系统由电源设备和供电网络组成，有直流和交流电源系统两种，其作用是供给上述各回路工作电源。发电厂和变电站的操作电源多采用直流电源系统，简称直流系统。

3.二次回路的接线图

分为原理图（归总式和展开式）和安装图

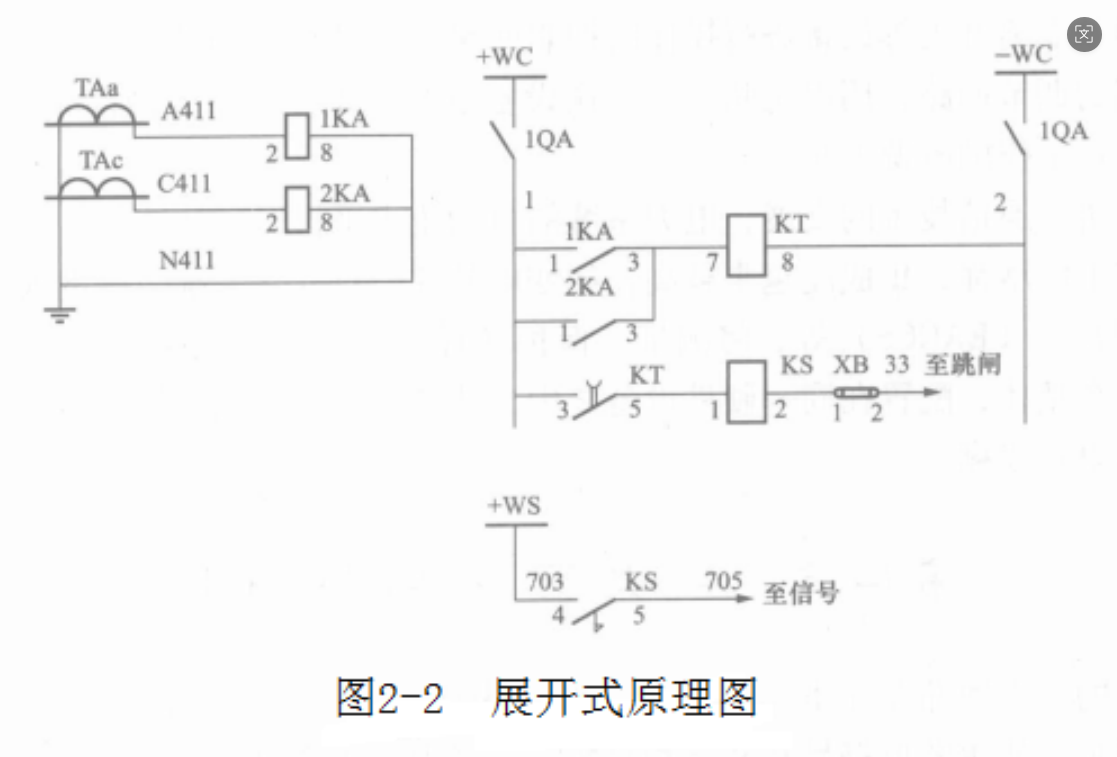

展开式原理图

先看交流，后看直流；从上至下；先看线圈，再看节点

交流回路：

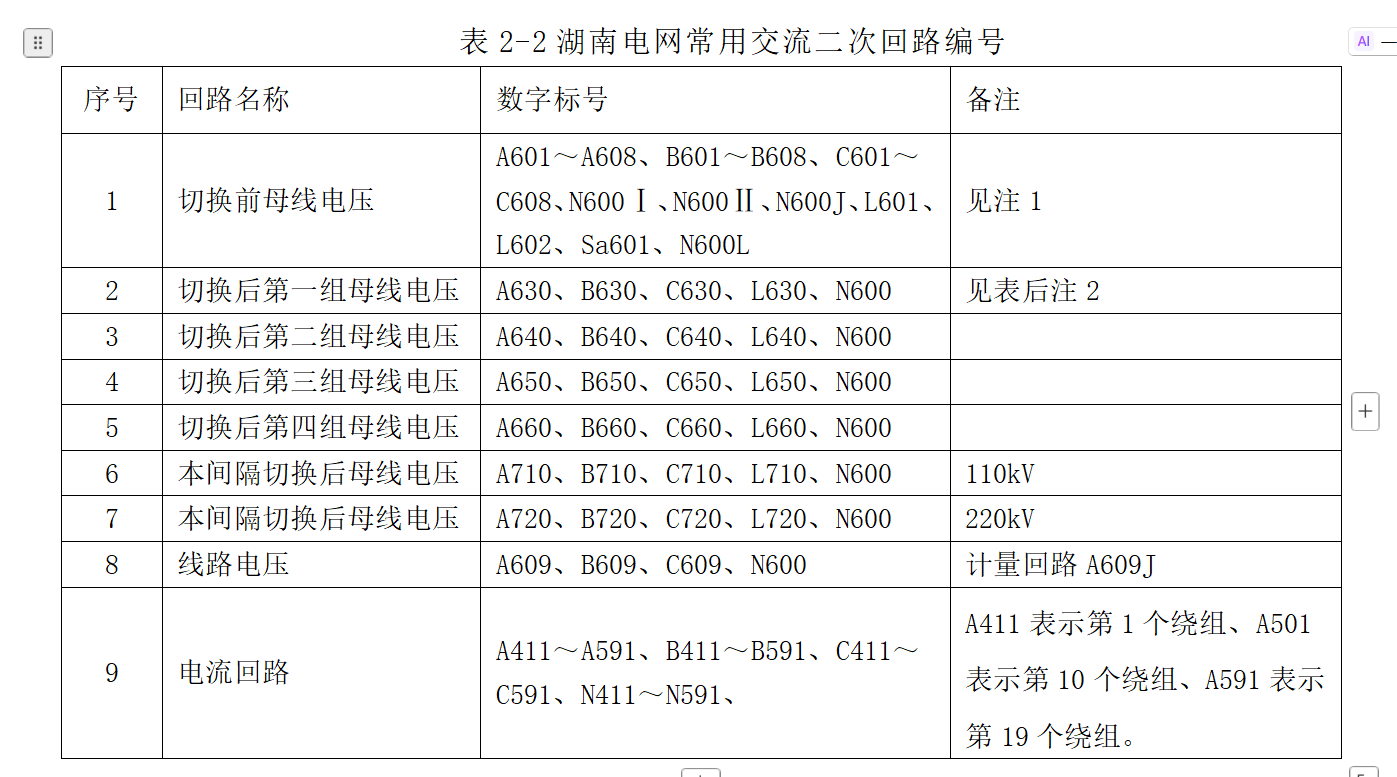

注1：切换前母线电压标号，是指母线电压互感器本体至端子箱空开后，再由电缆送至TV公用切换装置的电压回路标号。

所有电压等级母线电压互感器均可采用此方式标号，采取标号递增的方式，如：

Ⅰ母电压互感器第一个绕组（保护1）：从互感器绕组极性端编A601经空开后编A602，再电缆送至切换装置，切换后编A630Ⅰ（根据电压等级加相应编号），绕组尾端编N600Ⅰ；

Ⅰ母电压互感器第二个绕组（保护2）：从互感器绕组极性端编A603经空开后编A604，再电缆送至切换装置，切换后编A630Ⅱ（根据电压等级加相应编号），绕组尾端编N600Ⅱ；

Ⅰ母电压互感器第三个绕组（计量）：从互感器绕组极性端编A605经空开后编A606，再电缆送至切换装置，切换后编A630J（根据电压等级加相应编号），绕组尾端编N600J；

Ⅰ母电压互感器开口三角回路：采用C头A尾接线方式，C头-L601、A尾-N600L，编号方式为L601（C相）、L602（C相）、L602（B相）、Sa601（B相）、Sa601（A相）、N600L（A相），相同编号在端子箱内短接，形成开口三角回路电缆送至切换装置，切换后编L630（根据电压等级加相应编号），绕组尾端编N600L。

无双保护绕组可不加后缀Ⅰ、Ⅱ。

注2：切换后母线电压是指经TV公用切换装置切换后电压。

变电站有几级电压的小母线时，可用以下标志区分：

220kV系统为A630E、B630E、C630E、L630E、N600E；

110kV系统为A630Y、B630Y、C630Y、L630Y、N600Y；

35kV系统为A630U、B630U、C630U、L630U、N600U；

10kV系统为A630S、B630S、C630S、L630S、N600S。

对于220kV及以上系统，保护电压双重化配置，可用以下标志区分：

A630EⅠ、B630EⅠ、C630EⅠ、L630E、N600EⅠ；

A630EⅡ、B630EⅡ、C630EⅡ、N600EⅡ。

对于计量电压，可用电压回路标号后加J的方式区分：

220kV系统为A630EJ、B630EJ、C630EJ、L630EJ、N600EJ；

110kV系统为A630YJ、B630YJ、C630YJ、L630YJ、N600YJ；

35kV系统为A630UJ、B630UJ、C630UJ、L630UJ、N600UJ；

10kV系统为A630SJ、B630SJ、C630SJ、L630SJ、N600SJ。

需要注意的是：

(1)对于不同用途的交流回路，使用不同的数字组，在数字组前加大写的英文字母来区别其相别。例如电流回路用A111-A119,电压回路用B611-B619等。电流回路的数字标号，一般以十位数字为一组，几组相互并联的电流互感器的并联回路，应先取数字组中最小的一组数字标号。不同相的电流互感器并联时，并联回路应选任何一组电流互感器的数字组进行标号。

(2)电流互感器和电压互感器的回路，均需在分配给他们的数字标号范围内，自互感器引出端开始，按顺序标号，例如1TA的回路标号用111-119,2TV的回路标号用621～629等。

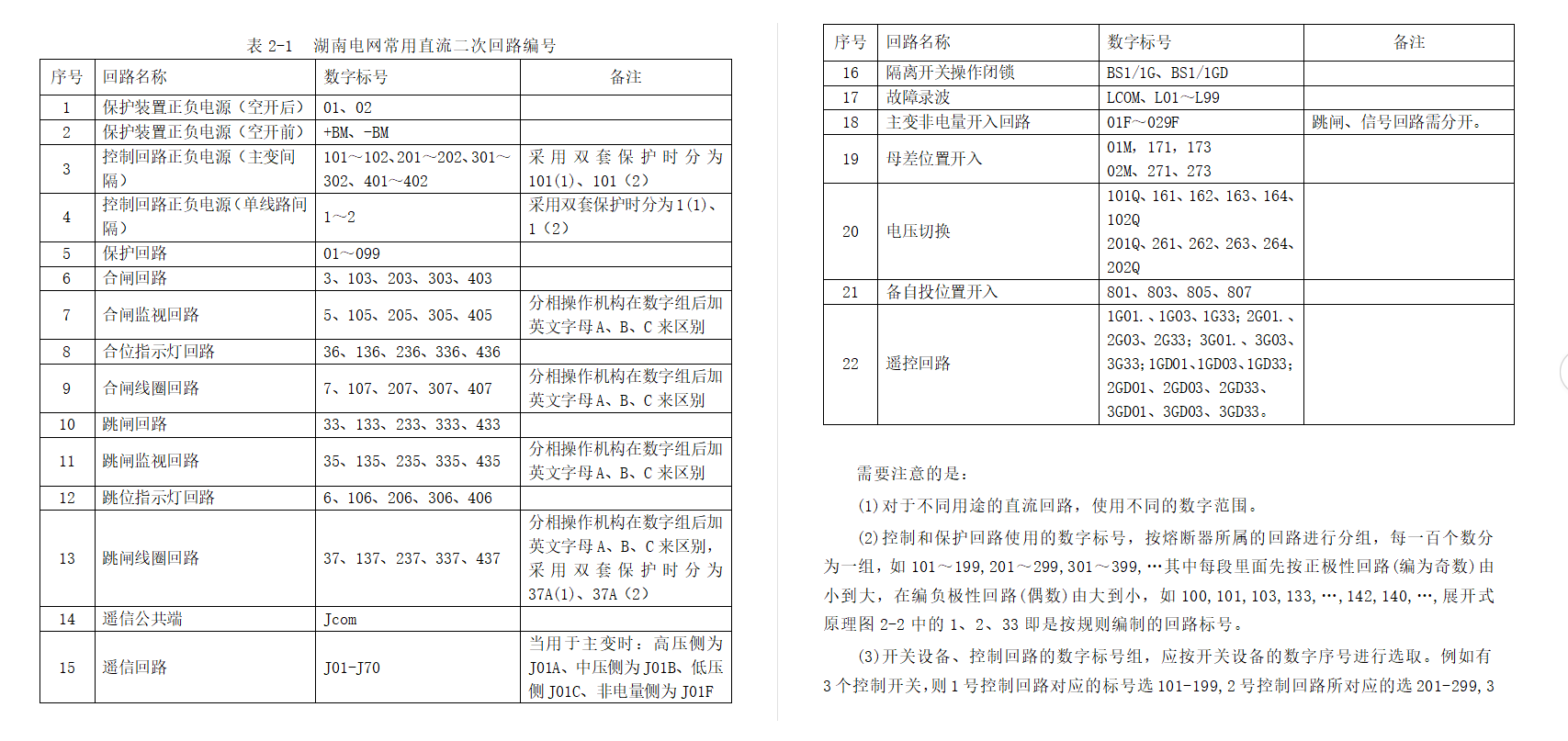

直流回路：

需要注意的是：

(1)对于不同用途的直流回路，使用不同的数字范围。

(2)控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199,201～299,301～399,…其中每段里面先按正极性回路(编为奇数)由小到大，在编负极性回路(偶数)由大到小，如100,101,103,133,…,142,140,…,展开式原理图2-2中的1、2、33即是按规则编制的回路标号。

(3)开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。例如有3个控制开关，则1号控制回路对应的标号选101-199,2号控制回路所对应的选201-299,3号控制回路所对应的选301-399。对分相操作的断路器，其不同相别的控制回路常用在数字组后加英文字母来区别，如107A,335B等。

(4)正极回路的线段按奇数标号，负极回路的线段按偶数标号；每经过回路的主要压降元(部)件(如线圈、绕组、电阻等)后，即行改变其极性，其奇偶顺序即随之改变。对不能标明极性或其极性在工作中改变的线段，可任选奇数或偶数。

(5)对于某些特定的主要回路通常给予专用的标号组。例如：正电源101、201,负电源102、202等。

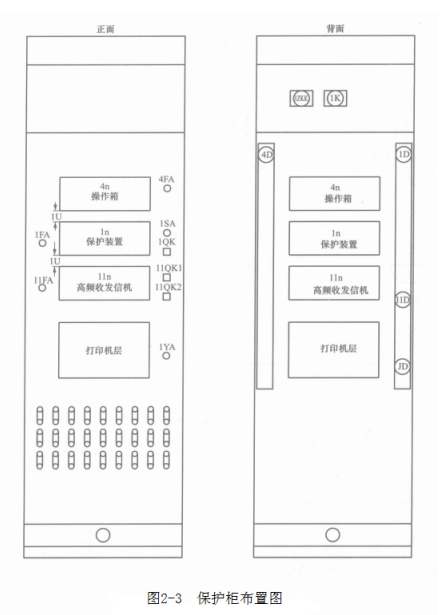

保护柜面布置图

水电厂继电保护员培训讲义（第二章）
